植筋膠使用量(有誰知，墻體植筋規范有什么)
有誰知，墻體植筋規范有什么
做植筋首先要有加固資質, 有了證件就可以接工程施工了, 、施工準備 材料和機具準備：電錘、植筋膠、鋼筋。 什么是墻拉筋?墻拉筋是什么意思?墻體拉結筋，豎向一般是500一道，水平方向一般是砌體均分就可以了。 墻體拉結筋連接可以有植筋、預埋、綁扎等。 普通每500高設一道拉結筋。也就是0.5米。 在抗震地區，板底設有圈梁時，預制板應在板端每塊板縫處設1Φ8的拉接鋼筋，中間墻處鋼筋每邊伸入板中1000mm，端墻處伸入墻中并彎折。板跨大于4.8m的，還應在順板跨方向靠墻邊的第一塊預制板的側面，按1000mm的間距用1Φ8的鋼筋拉接，一端通過板上伸入到第一、二塊板間的板縫向下彎折，另一端伸入墻體內彎折。抗震等級7度及以下地區，上述拉接筋不必與圈梁拉接；8、9度地區，除設上述拉接筋外，還應在板下圈梁中預埋鋼筋與上述拉接筋相連。 拉結筋是建筑工程中鋼筋類型的一種，把它砌到墻的里面，擺在磚層當中起連接砌體防止開裂的作用。 拉結筋通常用直徑6.5毫米細鋼筋制成，多用在磚墻的L轉角和T字轉角處，每隔500毫米放一層，每層每125毫米寬度范圍內放一根。長度按規范。在砌體留槎的時候必須按規定放置拉結筋 飄窗板計算飄窗，空調板，突出墻面的豎向板和寬度小于600mm的水平板執行挑檐天溝子目。
結構膠植筋膠的區別是怎樣的
結構膠是結構加固中所使用以環氧樹脂為基體經改性后用于各種加固材料的總稱，植筋膠就是結構膠其中之一
求一份植筋施工方案
這個施工方案比較少，我在網上看了下，發現這個網站的施工方案還蠻詳細的， 你可以上去看下，-481831478.html。希望能幫到你。
墻體植筋規范和注意事項有哪些

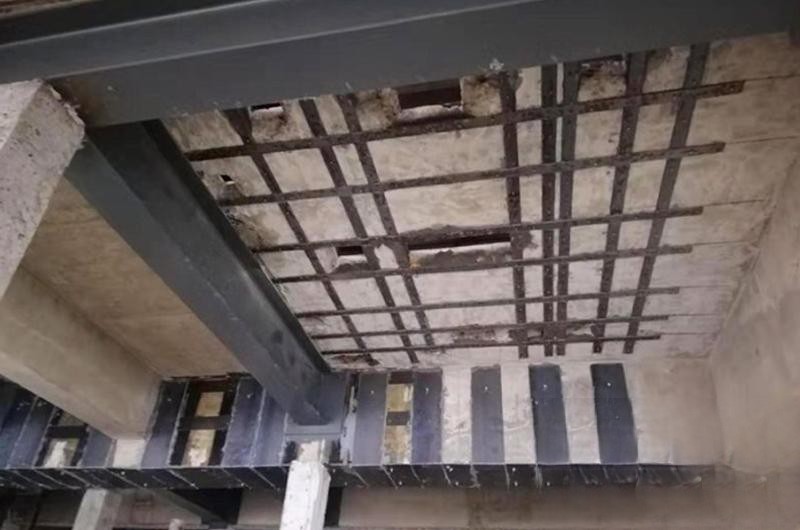

植筋是指在混凝土.墻體巖石等基材上鉆孔,然后注入高強植筋膠,再插入鋼筋或型材,膠固后將鋼筋與基材粘接為一體,是加固補強行業較常用的一種建筑技術. ?? ??工藝流程:定位 ??→鉆孔 ??→ ??清孔 ??→ ??鋼材除銹 ??→ ??錨固膠配制 ??→ ??植筋 ??→ ??固化、保護 ??→ ??檢驗 1.定位 1.1.按設計要求標示鉆孔位置、型號，若基材上存在受力鋼筋，鉆孔位置可適當調整，但均宜植在箍筋內側（對梁、柱）或分布筋內側（對板、剪力墻）。 2.鉆孔 2.1.鉆孔宜用電錘或風鉆成孔，如遇鋼筋宜調整孔位避開。如采用鉆石鉆孔機成孔，鉆孔內碎屑應用潔凈水沖洗干凈，并晾曬至干燥。 2.2.鉆孔孔徑d 4∽8mm(小直徑鋼筋取低值，大直徑鋼筋取高值，d為鋼筋、螺栓直徑)。 2.3.當基材強度等級不低于C20，對HRB335（Ⅱ級）、HRB400、RRB400（Ⅲ級）級螺紋鋼筋，Q235、Q345級螺栓和5.6級螺桿，鉆孔孔深15d，錨固力一般即可大于鋼材屈服值。對無螺紋（即光圓）鋼筋或螺桿，鉆孔深度宜再增加5d。 經過廣固加固技術系統試驗證明：小直徑圓鋼植筋，端頭推薦采用帶彎鉤樣式，錨固綜合性能最好。此時鉆孔孔徑宜比端頭尺寸大1∽2mm。 2.4.實際鉆孔深度可參考15d的基準，根據實際所需錨固力大小，并考慮構造要求，現場拉拔試驗或按照有關規范計算確定。 2.5. ??當基材強度等級低于C20，或在素混凝土（或巖石）上植筋，應適當增加錨固深度。 2.6. ??當實際所需錨固力較小時（如用螺栓固定器具、管線、支架等），可按螺栓長度確定鉆孔深度，但深度不宜小于5d。 2.7.鉆孔有效深度自構件表面堅實的混凝土算起。 2.8.鉆孔不應設置于構件的保護層或裝飾層內。 2.9.所用主要器具:電錘或風鎬。 3.清孔 3.1.鉆孔完畢，檢查孔深、孔徑合格后將孔內粉塵用壓縮空氣吹出，然后用毛刷將孔壁刷凈，再次壓縮空氣吹孔，應反復進行3∽5次，直至孔內無灰塵碎屑，最后用棉布蘸丙酮拭凈孔壁，將孔口臨時封閉。若有廢孔，清凈后用植筋膠填實。 3.2.鉆孔孔內應保持干燥。 3.3.所用主要器具:空壓機、毛刷。 4.鋼材除銹 4.1.鋼材錨固長度范圍的鐵銹、油污應清除干凈（新鋼筋、螺栓的青色氧化外皮也應除去），并打磨出金屬光澤，采用角磨機和鋼絲輪片速度較快。 4.2.所用主要器具:角磨機、鋼絲輪片。 5.錨固膠配制 5.1. ??植筋膠為A、B兩組份，配膠宜采用機械攪拌，攪拌器可由電錘和攪拌齒組成，攪拌齒可采用電錘鉆頭端部焊接十字形Φ14鋼筋制成。少量可用細鋼筋棍人工攪拌。 5.2.取潔凈容器（塑料或金屬盆，不得有油污、水、雜質）和稱重衡器按配合比混合，并用攪拌器攪拌10分鐘左右至A、B組份混合均勻為止。攪拌時最好沿同一方向攪拌,盡量避免混入空氣形成氣泡。 5.3.膠應現配現用，每次配膠量不宜大于5公斤。 5.3.所用主要器具:攪拌器、容器、衡器、膩刀、手套。 6.植筋 6.1垂直孔植筋將膠直接流、搗進孔中即可 6.2.水平孔植筋可用Φ6細鋼筋配合托膠板（干凈木板）往孔內搗膠，也可讓施工人員戴好皮手套，將配好的膠成團塞、搗進孔內。 6.3.倒垂孔植筋請選用高觸變型植筋膠，該膠不流淌，可成團塞、搗入孔。 6.4.鋼筋、螺栓可采用旋轉或手錘擊打入孔，手錘擊打時，一手應扶住鋼筋或螺栓，以保證對中并避免回彈。若先將一較短電錘鉆頭端部焊接6mm厚小鐵板，然后將電錘功能調為沖擊狀態，利用電錘的持續沖擊力，可克服植筋膠的阻力，快速無回彈地將鋼筋送至孔底。大量或大直徑植筋推薦采用此。 6.5.錨固膠填充量應保證插入鋼筋后周邊有少許膠料溢出。 6.6.所用主要器具:手套、細鋼筋、托膠板、手錘。 7.固化、保護 7.1.植筋膠有一個固化過程，曰平均氣溫25℃以上12小時內不得擾動鋼筋，曰平均氣溫25℃以下24小時內不得擾動鋼筋，若有較大擾動宜重新植。 7.2.植筋膠在常溫、低溫下均可良好固化，若固化溫度25℃左右，2天即可承受設計荷載；若固化溫度5℃左右，4天即可承受設計荷載，且錨固力隨時間延長繼續增長。 8.檢驗 植筋后3∽4天可隨機抽檢，檢驗可用千斤頂、錨具、反力架組成的系統作拉拔試驗。一般加載至鋼材的設計力值，檢測結果直觀、可靠。 9.注意事項 9.1.錨固構造措施要滿足《混凝土結構加固設計規范GB50367-2006》的有關規定。 9.2.孔內塵屑是否清凈、鋼筋、螺栓是否除銹、膠配比是否準確、是否攪拌均勻、孔內膠是否密實決定了錨固效果的優劣。 9.3.結構膠添加了納米防沉材料，但每次使用前檢查包裝桶內膠有無沉淀是良好的習慣，若有沉淀，用細棍重新攪拌均勻即可。 9.4.冬季氣溫低時，A組分偶有結晶變稠現象，只需對A膠水浴加熱至50℃左右，待結晶消除攪勻即可，對膠性能無影響。 9.5.推薦的攪拌時間應予以保證，冬季施工并應再延長3分鐘左右。A、B膠配膠工具不得混用。 9.6.施工場所平均溫度低于0℃，可采用碘鎢燈、電爐或水浴等增溫對膠使用前預熱至30∽50℃左右使用，應注意不得讓水混入桶內。施工場所平均溫度低于-5℃，建議對錨固部位也加溫0℃以上，并維持24小時以上。 9.7.結構膠完全固化后為無毒級材料，但未固化前個別組分對皮膚、眼睛有刺激性，而且膠固化后也不易清除，所以施工人員應注意適當的勞動保護，如配備安全帽、工作服、手套等。人體直接接觸后應用清水沖洗干凈。 9.8.周圍環境溫度越高，每次配膠量越大，可操作時間越短。預估適用期內的每次配膠量，以避免不必要的浪費。 9.9.結構膠宜在陰涼干燥處密閉保存，保質期18個月。 9.10結構膠的性能在不斷改進中，使用說明也可能隨之變更，請以隨貨配備的為準。植筋工程的施工應由具過硬施工工藝技術的專業施工隊伍完成，并應精心組織、精心施工。
沉降觀測用什么膠填充
建議使用植筋膠，固定比較迅速而且比較結實，凝結迅速，在膠體混合后，一定要快速植入鉆孔，然后把預埋件植入進去，如果進不去，建議用錘子直接砸進去。
