混凝土表面強度與混凝土的極限抗壓強度有關。回彈儀的彈性重錘式在混凝土表面受到一定彈性的嚴重打擊，其回彈高寬比與混凝土表面強度有關。這是可能的 采用回彈儀檢測混凝土表面強度，并將混凝土碳化深度融為一體，然后間接測量混凝土抗壓強度。

眾所周知，這種檢驗方法獲得的結(jié)果精度較低。不適用于表面和內(nèi)容質(zhì)量差異明顯的部件。因此，它們受到許多因素的影響，如混凝土本身的原材料、施工技術和維護標準。

然而，毫無疑問，回彈法已廣泛應用于檢驗混凝土的抗拉強度。實踐經(jīng)驗證明，選擇回彈法確定的混凝土抗氣體壓力值對解決工程施工質(zhì)量問題具有重要的現(xiàn)實意義。

混凝土回彈儀

一、回彈儀測量檢定

回彈儀的測量驗證周期為半年以上。當回彈儀具有下列情況之一時，應由法律規(guī)定的測量檢測組織 《回彈儀》按國家標準執(zhí)行JJG817進行計量檢定：

1.新回彈儀開啟前；

2.超過計量檢定有效期；

數(shù)顯式回彈儀數(shù)據(jù)顯示的回彈值與表針直讀量程的距離超過1；

4.維修后，鋼砧率時間常數(shù)不合格；

5.遭受嚴重碰撞或其他傷害。

回彈儀率定實驗

二、抽樣檢驗構件總數(shù)

對于按批次進行檢驗的構件，抽樣檢驗總數(shù)不得低于同批次構件總數(shù)的30%，構件總數(shù)不得低于10件。當工程驗收數(shù)據(jù)中構件總數(shù)超過30個時，可適當調(diào)整取樣構件總數(shù)，但不得低于中國現(xiàn)行標準相關標準的至少取樣總數(shù)。

三、測區(qū)布局規(guī)定

1.對于一般構件，測區(qū)數(shù)量不應小于10個。

測區(qū)數(shù)量可適度降低，但不得低于五種情況：

待檢構件總數(shù)超過30個，不需要單個構件來確定抗壓強度；剪切構件的某一方向規(guī)格低于4.5m 另一方位規(guī)格低于 0.3M 的構件；

2.相鄰兩個測試區(qū)域之間的間隔不得超過兩米。測量區(qū)域與構件頂部或沉降縫邊緣之間的間距不得超過0.5m ，不適用于0.2米以下；

3、測量區(qū)域應位于混凝土澆筑側(cè)，使回彈儀處于水平方向。當本規(guī)定不能滿足時，回彈儀也可以位于混凝土澆筑表面或底部的非水平方向；

4.測量區(qū)域應選擇在構件的兩個對稱性能測量表面。當不能布置在對稱性能測量表面時，也可以布置在同一能量測量表面，應均勻分布。測量區(qū)域必須布置在構件的關鍵位置和不足位置，埋件應繞過；

5.測區(qū)總面積不宜超過0.04平方米；

6.測區(qū)表面應為混凝土原槳面，應清理整平，不得有松散層、浮漿、油污、涂層及蜂窩狀、表面；

7.彈擊時引起晃動的厚壁和中小構件應固定；

8.測試區(qū)域應標記清晰的序列號，并在記錄紙上制作測試區(qū)域的布局平面圖，描述外觀質(zhì)量。

四、準確測量回彈值和碳化深度

1.在準確測量回彈值時，回彈儀的中心線應自始至終垂直分離混凝土試驗面，并緩慢施加壓力，準確讀取值，快速校準。

2、每個測量區(qū)域應記住16個回彈值，每個測量點的讀數(shù)準確至1。測量點應均勻分布在測量區(qū)域內(nèi)，相鄰兩個測量點之間的間距不得小于20mm；測量點與建筑鋼筋和埋件之間的間距不得小于30mmmm。測量點不得在出氣孔或露出碎石上，同一測量點只能彈擊一次。

3.準確測量回彈值后，應在象征性部位準確測量碳化深度值。測量點表不得低于構件測量區(qū)數(shù)的30%，其平均值為構件每個測量區(qū)域的碳化深度值。當碳化深度值偏差超過2時.0Mm碳化深度值應在每個測區(qū)準確測量。

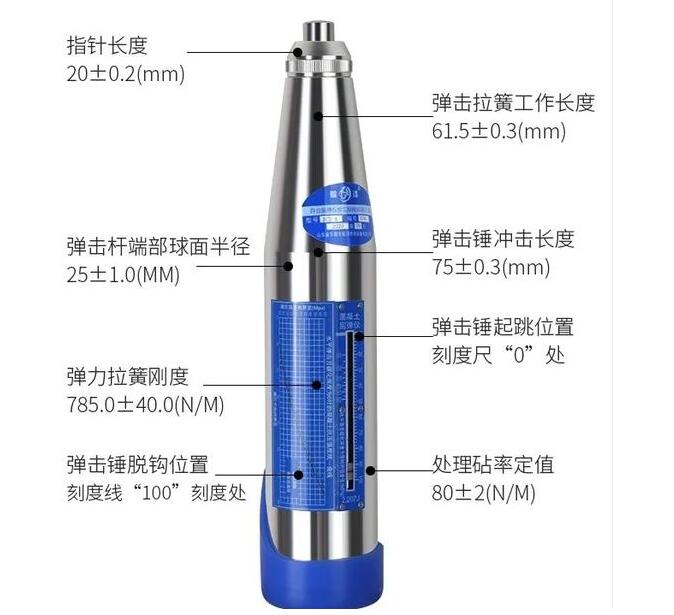

混凝土回彈儀結(jié)構

五、計算回彈值

1.從測區(qū)16個回彈值中去除3個最高值和3個極小值，剩余10個回彈值計算平均值；

2.混凝土澆筑側(cè)面檢查非標準情況時，應從視角調(diào)整測區(qū)平均回彈值；

3.水平方向檢查混凝土澆筑墻頂或底邊時，應調(diào)整試驗區(qū)域的平均回彈值

4.當試驗過程中回彈儀為非水平方向且試驗面為非混凝土混凝土澆筑側(cè)時，應首先調(diào)整回彈值的視角，然后調(diào)整調(diào)整值的混凝土澆筑面。

六、計算和確定抗壓強度

根據(jù)測強曲線圖或測區(qū)抗壓強度轉(zhuǎn)換表，測區(qū)現(xiàn)有混凝土強度的抗壓強度值由測區(qū)平均回彈值和碳化深度值獲得。

七、鉆芯抽樣調(diào)整

1.當需要調(diào)整的情況與以下可用標準大不相同時：

(一)一般混凝土選用的混凝土、砂石、減水劑、摻合料、攪拌自來水符合現(xiàn)行標準的有關法律法規(guī)；

(2)選用一般成型加工工藝；

(3)選擇符合現(xiàn)行國家行業(yè)標準的模板；

(4)蒸汽保養(yǎng)出池后，當然要保養(yǎng)7d混凝土表面干躁；

(5)當然，混凝土的強度是14~1000d；

(6)抗拉強度為(10~60)MPa。

2、調(diào)整方式

混凝土芯樣：6個，100mm，高徑比1。芯樣應在測量區(qū)域進行多維分析，每個芯樣應只生產(chǎn)加工一個芯樣。調(diào)整相同標準的混凝土試塊時：混凝土試塊總數(shù)為6個，150個mm。

八、混凝土碳化深度檢驗方法

碳化深度可在測試區(qū)域表面產(chǎn)生直徑約15的特殊工具（如鉆孔和木工鑿）mm孔眼的深度等于鋼筋保護層，然后去除孔眼中的粉末和碎渣，不能用液體清洗。酚酞酒精溶液，濃度值為1%，立即灑在孔壁邊緣，然后用鋼卷尺測量從混凝土表面到最深處不褪色的象征性交叉口安全距離1~2次（部分未碳化為深紫色），即混凝土的碳化深度值。每次測讀到0.5毫米。 在測量區(qū)域中選擇n個碳化深度測量點，獲得相應的碳化深度測量值，即可進行均值碳化深度測量。

九、測量混凝土回彈儀的回彈值及其碳化深度

混凝土結(jié)構是我國工程建筑中最常見的建筑結(jié)構。每個人的房子、公路、橋梁、道路等都是混凝土結(jié)構，如果你想測試這種混凝土結(jié)構的抗拉強度，那么你需要使用混凝土回彈儀。由于混凝土回彈器是用于現(xiàn)場檢查的最常用的混凝土抗拉強度無損檢測儀器。以下是混凝土回彈儀回彈值及其碳化深度的測量方法 。

(一)測量混凝土回彈儀的回彈值

1.檢查時，回彈儀的中心線應自始至終垂直分割結(jié)構或預制構件的檢查面，并緩慢施加壓力、精度和快速校準。

2.測量點應均勻分布在測量區(qū)域，相鄰兩點的凈間距不應小于2cm；測量點與暴露的建筑鋼筋和埋件之間的距離不得小于3cm。測量點不得分布在出口孔或暴露的碎石上，同一點只彈出一次。每個測量區(qū)域記錄16個回彈值，每個測量點的回彈值準確到1。

(二)測量混凝土回彈儀碳化深度(實際如第一點)

1.回彈值測量后，混凝土的碳化深度值應在象征性部位測量。測量等級不得低于預制構件測量區(qū)數(shù)的30%。預制構件每個測量區(qū)域的碳化深度值應取其平均值。當碳化深度偏差超過2時，應在每個測量區(qū)域測量碳化深度值。

2.在測量碳化深度時，可以選擇適度的專用工具在測量區(qū)域表面產(chǎn)生直徑15mm孔洞的深度應超過混凝土的碳化深度。孔中的粉末和碎渣應清除干凈，不能用水清洗。用1%酚酞酒精溶液滴在孔腔邊緣，碳化混凝土顏色不會改變，碳化混凝土變成鮮紅色，當碳化和碳化界限清晰時，用深度測量專用工具測量碳化混凝土深度，測量不少于3次，取平均值，準確至0.5mm。

以上內(nèi)容是測量混凝土回彈儀回彈值及其碳化深度的方法 ，混凝土回彈儀的應用是獲得混凝土質(zhì)量和抗壓強度最快、非常簡單、最經(jīng)濟發(fā)展的測試標準。這也大大提高了建筑的質(zhì)量。

鋼筋公司測試優(yōu)勢：同濟大學博士領導團隊測試，江蘇、浙江、上海可進行現(xiàn)場調(diào)查，提供合作機構資質(zhì)和現(xiàn)場測試圖片。多個國家合作測試站合作，可出具授權機構蓋章報告，終身復檢，測試費用不超過合同的30%。如果您有任何問題或想了解更多關于此類測試的信息，請聯(lián)系“鋼筋公司”
